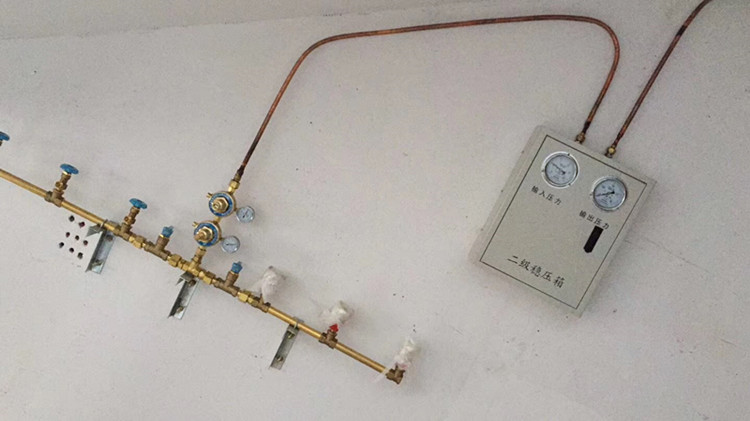

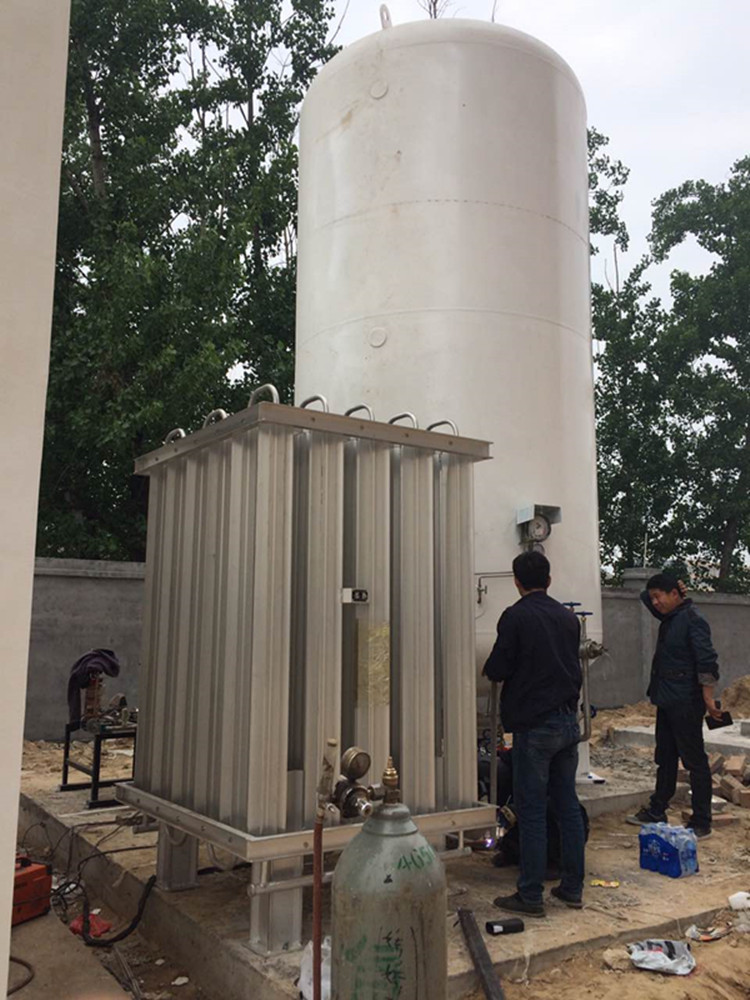

供氧源主要有三種:瓶氧匯流排系統;液氧儲罐蒸發系統;變壓吸附(PSA)制氧機系統。匯流排系統:其特點是供氧自動切換、自動報警、不間斷供氣,投資較少、設備簡單。因當一組氧氣壓力降低到2MPa時,自動發出報警信號,并自動切換到另一組氧氣瓶供氣。此時,瓶內有大量余氣不能用盡,從而造成氧氣的極大的浪費。在用氣量大時氧氣供不上,壓力偏低,因此暴露出供氧壓力不穩定的缺陷。

2、設計、施工規范

(2)氧氣應有可靠接地,接地電阻<10Ω,法蘭片之間兩端電阻<0103Ω,應有可靠的低壓報警裝置。

(3)管道內氣體流速210m/s。氧氣出口壓力為013～0155MPa(可調),負壓范圍為-0102～-0108MPa(可調)。

(4)真空泵出口加細菌過濾器直接空氣排放,氧氣出口裝高效過濾器。

(5)各路管路每層均設單獨閥門,便于檢修。

(6)試壓:氧氣管道氣密時間;24小時,壓力為014MPa,每小時泄漏率應小于012%。真空管道強度試驗壓力為012MPa。真空管氣密,24小時壓力為011MPa,每小時泄漏率小于1%。

(7)在開工前必須進一步對設計圖紙認真審閱,并進行現場核對,在充分了解設計要求和核對現場后,編制施工設計與進度計劃,材料、設備采購計劃、工程用款計劃。

(8)供方應向買方提供設備資料、圖紙、檢驗記錄、實驗報告、質量合格證、操作維修手冊、技術文件等資料。

(9)為保證良好的工程質量、計劃進度,供貨方必須對每道工序進行認真檢查、測量和調試,填好當日的施工日記和各種記錄,特別是隱蔽工程,以備工程隨時檢查。

(10)施工方在技術服務方面,做到文明施工,不影響、不干擾患者的治療和休息,使患者滿意和院方滿意。隨著人民生活水平的逐步提高,人們對身體健康的關注程度和對醫療質量的要求也在不斷提高。與此同時,醫療行業也出現了新的發展機遇,而醫用中心供氧系統正在快速進入各大中型醫院。因此,在設計施工過程中,必須嚴格按造標準化、規范化要求進行,使其發揮更大、更好的作用,使醫院產生最佳的社會效益和經濟效益。

3，中心吸引系統

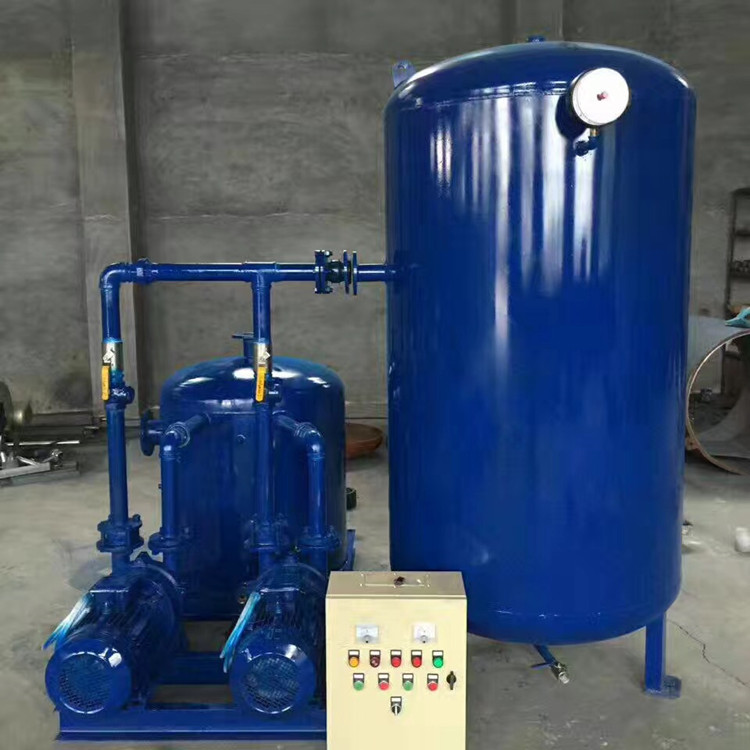

因需要根據醫院的規模選擇真空泵,我們采用了兩臺合資西門子公司生產的水環式真空泵2BV5型。負壓吸引管路工作壓力為0104～0107MPa,吸引系統負壓達到0107MPa時,因泄漏引起的增壓率平均每小時不得超118%;真空泵選用2臺,平時兩臺機組交替運行。檢修時,一臺運行、一臺維修。機房設在病房樓地下一層,每臺抽氣量110m3/h送到醫療樓氣體管井。
